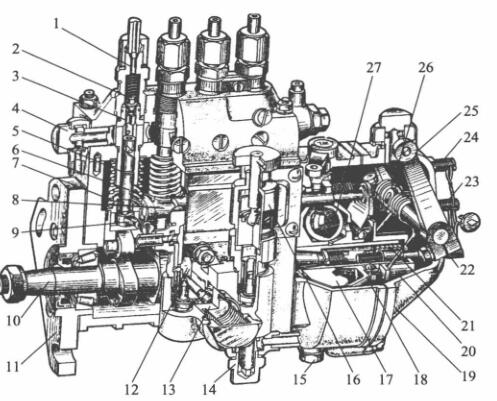

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

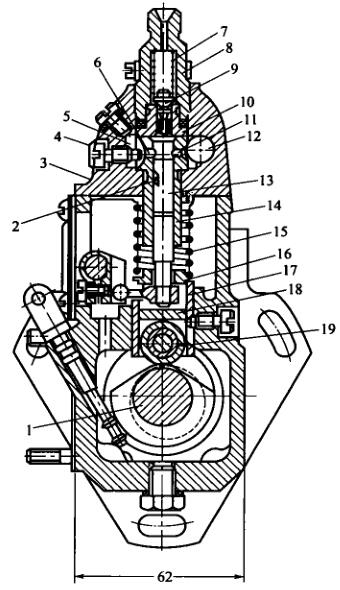

   I号喷油泵的分泵构造图

1-高电压进气软管管接头; 2-冒油阀; 3-冒油高压闸阀; 4,14-进油螺母; 5-套简; 6-注塞泵; 7-注塞泵扭簧; 8-油门支撑杆;  9-调低臂; 10-凸轮机构轴; 11-放置接盘; 12-输油管管泵偏心轮轮; 13-输油管管泵; 15-放油螺塞; 16-手油阀;  17-驱动下载盘; 18-从动盘; 19-外壳; 20-滑套; 21-调节扭簧; 22-容量懂得调整螺母; 23-怠速限位开关器螺母; 24-高速收费站限位开关器螺母; 25-可控硅调压手柄; 26-可控硅调压扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体总体的核心主要用途是提高提供的油慢慢时间的较准性，现阶段多缸柴油发动机机现阶段，更要提高各缸提供的油时间的一样的性。起提高反应的脏器是滑动下面到校准垫件上平面图的较高H。当喷真空泵凸轮轴轴轮齿与曲轴轮齿相对而言角度一段时，H越大，液压泵开起进油孔的时间早一些，提供的油慢慢时间也早一些。不然，H越小，提供的油慢慢时间越时间延迟。往往要可根据设定和实验室检测给出恰当的滑动体事情较高H，以提高提供的油慢慢时间的较准性。

1-凸轮轴轴; 2-液压泵斜槽; 3-泵盖; 4-产品定位螺丝钉; 5-回油道; 6-回油孔; 7-冒油阀气螺旋拉簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油高压闸阀; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵气螺旋拉簧; 16-气螺旋拉簧座; 17-挺柱体:; 18-垫板; 19-滑轮

  而对于多缸机，各分泵的H值应问题。懂得调整混凝土保护层垫块在喷高压油泵出厂设置时均已调好，不所以交换。混凝土保护层垫块是用防腐蚀用料制造而成并举行热正确处理以增进密度，故而安全适用中不会轻易偏磨。如长时候安全适用后偏磨较多，可换面安全适用。

  喷油阀泵体分左右多部分，喷油阀上体采用配置液压泵偶件及很油阀偶件，下身采用配置轴承轴、滚轴体和石软管道阀等。泵体前侧太平洋沿岸开了检视窗孔，能够检修和调整喷油情况。下边有检视发动机油面的检视孔。喷油阀上体含有两条油道，与各液压泵套筒外头的环状油槽互通。环状油槽则与液压泵套筒上的进、回油孔互通。由石软管道阀供来的血压低压高油按照进软管直插头进人油道中。油道中的重汽压差由装在回软管直插头内的回油阀调整，一的标准提高在5～10kPa标准内。汽压过低，在液压泵下降时，重油不能够很快按照进油孔进人液压泵上方油腔。当油情况过多时而使汽压上升时，过多的的重油会顶开回油阀流向重油细滤器中。
