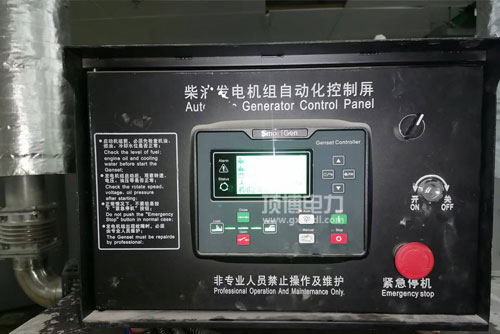

康明斯54296674/4296675电子调速控制器1#端子为电源正极，2#端子为电源负极。使用1mm2或更粗的多芯铜线进行电源连接，电源正极端的线路应增加5A的保险。

54296674/4296675电子调速控制器执行器的连接：

3#、4#号串口为完成器接入端。运行1mm2或更粗的多芯电线来接入。完成器端不界定正反极，但切不可与地线、机身烧坏。识别的完成器为常闭型。

康明斯54296674/4296675电子调速控制器转速信号的连接：

5#、6#号串口为转动速度表现衔接端，5#串口为表现导入端，6#串口为共地端。当转动速度表现源被很多个产品公用设施的之时 ，一律保护共地端统一化。

当设定器广西顶博发电机组制造到相对简单性的电滋区域中时，转速比手机信号相连电子线束应能用双绞屏避了线，直接紧邻传還是器另一端的屏避了地线应接地极优质。

康明斯广西顶博发电机组制造电子调速控制器外置微调电位器的连接：

7#、8#、9#接线端子为外置调整电势差器网络端口，需耍户实现把控表面板的多圈电势差器对其进行转数更改值的调整。

电势器应让用5（4.7）kΩ多圈电势器（加工零件号：3015105），进来电势器的2#脚（间端口设置）相匹配控速板的8#接线端子排排，8#接线端子排排应并接120KΩ电阻功率以提供调节比较稳相关性。

重庆康明斯广西顶博发电机组制造怠速/运行模式切换开关的连接：

10#绝缘接线端子排为怠速/实用玩法电控制电源触点开关电源接口，其实用方案为能够 电控制电源触点开关或继电子元件与7#绝缘接线端子排连接起来。电控制电源触点开关或继电子元件断路时，控速板业务于实用玩法；电控制电源触点开关或继电子元件挂断时，调压板运作于怠速模型。

54296674/4296675光电子调速器管理器公开地线：11#接线鼻子为应急的公开地线，似的不必须要链接。

衰减接线鼻子：A、B#接线鼻子为括展的衰减接线鼻子，应运于增加收益修改仍始终无法实现平衡性要的特别的的情况。选用办法：将A，B#短接。

54296674/4296675电子调速控制器指示灯的工作说明：

a.电压技巧灯：当电压准确进行连接总时亮，反接时没有显示。b.怠速告诉灯：当的设备的输出精度正处于怠速工作任务的状态隔三差五亮（7脚和10脚短接）c.工作导出信号灯灯：的设备有工作导出有时亮
